Über Cygnus 1 Ex Ultraschall-Wandstärkenmessgerät

ATEX Wandstärkenmessgerät mieten: Cygnus 1 Ex Pro

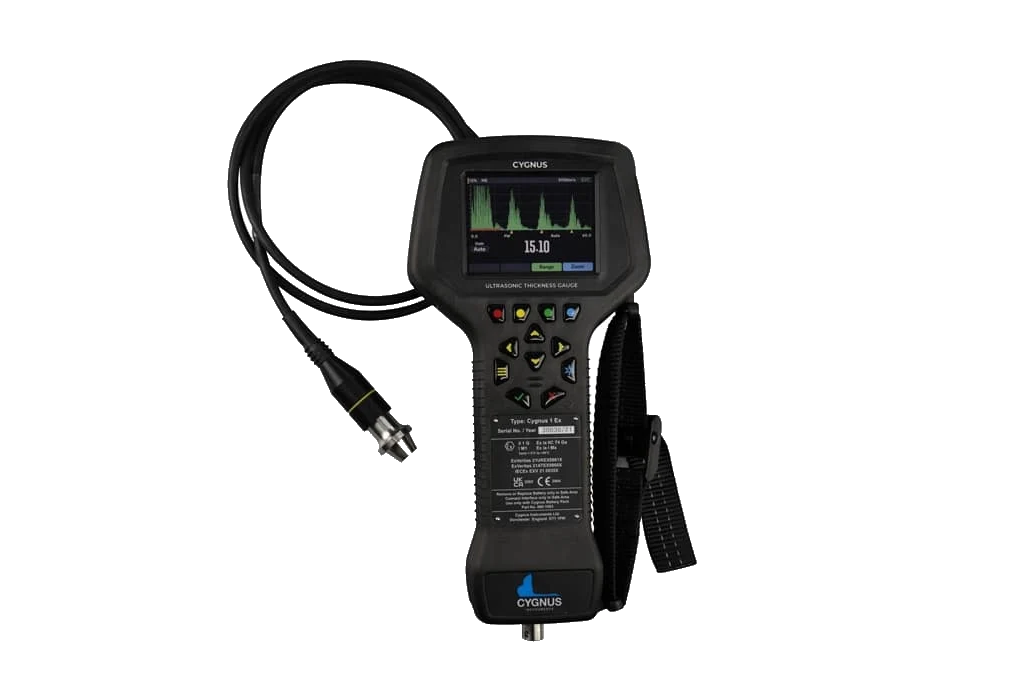

Das Cygnus 1 Ex Pro ist ein hochwertiges ATEX-Wanddickenmessgerät für den universellen Einsatz in der ATEX-Zone 0. Mit diesem Messgerät können Sie Materialdickenmessungen unter schwierigsten Bedingungen durchführen, mit einem Messbereich von bis zu 250mm Wanddicke. Das Gerät hat eine Messgenauigkeit von ±0,1 mm und eine Messauflösung von ±0,1 bis 0,01 mm, je nach gewähltem Sensor. Das Gerät hat die Schutzart IP67 und die Messzeit mit einer vollen Batterie beträgt etwa 6-8 Stunden.

Das Cygnus 1 Ex Pro ist die neueste und Variante der ATEX-Wanddickenmessgeräte mit der höchsten Ausstattung von Cygnus.

Eigenschaften des Cygnus 1 Ex Pro

• Das 1Ex Pro ist ein sehr umfassendes und fortschrittliches Messgerät für die Messung der Wanddicke einer Vielzahl von Materialien (siehe unten). Das Gerät ist, wie die meisten bei Metesco erhältlichen Messgeräte, sehr robust und tragbar.
• Das Gerät ist mit einem großen LCD-Farbbildschirm ausgestattet und verfügt über 3 Messmodi zur Durchführung von Beschichtungs- und Korrosionsmessungen. Dabei haben Sie als Benutzer die Möglichkeit, Schwellenwerte und Verstärkung manuell an Ihre spezifischen Anforderungen anzupassen. Das Gerät verfügt außerdem über die Funktion „Deep Coat“, mit der dicke Beschichtungen ignoriert werden können und dennoch ein zuverlässiges Messergebnis erzielt wird.
• Das Gerät kann A-Scans und B-Scans durchführen. Die Live-A-Scans helfen bei der visuellen Überprüfung von Messungen, indem sie einen Einblick in das Signal und die Echos geben. Die Live-B-Scans geben einen schnellen Einblick in den Querschnitt des Materials.

Der Benutzer kann 3 Messmodi auswählen, um das beste Ergebnis zu erzielen: Mehrfach-Echo, Einzel-Echo und Echo-Echo.

• Multiple-Echo: verwendet 3 Echos, um die zuverlässigste und genaueste Messung zu erhalten. Dabei können bis zu 20 mm der Beschichtung ignoriert werden. Die Beschichtung muss also nicht vorher entfernt werden - sehr praktisch.
• Ein-Echo: gut geeignet für unbeschichtetes Material mit möglicher (starker) Korrosion an der Außen- und Rückwand. In diesem Modus können Sie auch gut auf Kunststoffen und Verbundwerkstoffen messen.
• Echo-Echo: Wählen Sie diesen Modus, wenn Sie auf stark korrodierten Metallen durch dünne Beschichtungen bis zu 1 mm messen wollen. Er eignet sich gut für lackierte Metalle mit starker Korrosion an der Rückwand.

Mitgelieferte Sensoren

Metesco bietet standardmäßig eine Auswahl von 2 Sensoren an. Hier besteht die Wahl zwischen einem Einkristallsensor oder einem Doppelkristallsensor. Wir bieten eine Auswahl von:

• Sensor S2C-EX: Standardsonde, die gut auf beschichtetem Material funktioniert
  • Frequenz 2,25MHz
  • Durchmesser des Sensorkontakts 13mm
  • Messbereich des Sensors 3-250mm
  • Kontakttemperatur im Lieferumfang der Membran 75°C
• Sensor T7A-EX: Sehr geeignet für Messungen auf stark korrodiertem Material
  • Frequenz 7,5MHz
  • Sensorkontaktdurchmesser 6,5 mm
  • Sensormessbereich 0,8 bis 50 mm
  • Kontakttemperatursensor -10°C bis 70°C

Wenn Sie Beratung oder Informationen über den geeigneten Sensor oder Messfühler für Ihre Anwendung benötigen, kontaktieren Sie uns bitte.

Datenerfassung & Software

Das Gerät verfügt über eine umfangreiche Datenlogging-Funktion und hat zu diesem Zweck einen Speicher für insgesamt 10.000 Messwerte. Zu diesem Zweck werden 2D- und 3D-Raster bereitgestellt und es gibt Standardvorlagen. Sie können radiale Punkte zu Ihrer Messung hinzufügen (linear oder im Raster), um Ihren Messbereich tiefer zu analysieren, falls gewünscht.

Die gespeicherten Messdaten können mit der mitgelieferten Cyglink-Software vom Gerät heruntergeladen werden. Cyglink ist ein Softwarepaket für Windows, mit dem Sie Messungen exportieren und verwalten können. Die Software kann Standardmessungen, A-Scans, B-Scans und Benutzerkommentare einlesen, um schließlich PDF-Berichte oder Excel-Exporte zu erstellen. Sie macht die Berichterstattung zuverlässig und schnell und ermöglicht Ihnen eine tiefere Analyse der Messungen als vor Ort.

Zertifizierung

ATEX, IECEx and UKEX
I M1 Ex ia Ma (Tamb = 0°C to +50°C)
II 1G Ex ia IIC T4 Ga (Tamb = 0°C to +50°C)

NRTL
I.S. Class I Zone 0 AEx ia IIC Ga T4
I.S. Class I Division 1 Groups ABCD T4 (Tamb = 0°C to +50°C)

Typische Einsatzgebiete:

• Schiffshüllen
• Öltankschiffe
• Chemische Anlagen
• Bergbau
• Tankwagen

Das Gerät kann die Wanddicke von fast allen homogenen Materialien bei einer Schallgeschwindigkeit zwischen 2.000 und 7.000 m/s abbilden.
